每周三分鐘：了解電線電纜

按國標GB/T2900.10—1984，電線電纜可以定義為：用以傳輸電（磁）、信息和實現電磁能轉換的線材產品。為便于選用及提高產品的適用性，我國的電線電纜產品按其用途分為裸電線、繞組線、電力電纜、通信電纜和通信光纜、電氣裝備用電線電纜五大類。

實際上，電線和電纜并沒有嚴格的界限，很多人都把所有的電力用線統稱為電線。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜。導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。

一、裸電線及裸導體制品

裸電線及裸導體制品是指沒有絕緣、沒有護套的導電線材，主要包括裸單線、裸絞線和型線型材三個系列產品。主要特征是：純的導體金屬，無絕緣及護套層。

1.銅鋁單線∶包括軟銅單線、硬銅

鋼芯鋁絞線

單線、軟鋁單線和硬鋁單線。主要用作各種電線電纜的半制品，少量用于通信線材和電機電器的制造。

2.裸絞線∶包括硬銅絞線（TJ）、硬鋁絞線（LJ）、鋁合金絞線（L HAJ）、鋼芯鋁絞線（LGJ）。主要用于電氣裝備、電器或元件的連接用。各種絞線的規格從1.0-300不等。

二、繞組線

繞組線是一種具有絕緣層的導電金屬電線，用以繞制電工產品的線圈或繞組。按照絕緣層的特點和用途，繞組線可分為漆包線、繞包線、特種繞組線和無機絕緣繞組線4大類。

三、家用電線（普通民用電線）

四、電纜

電纜線是一種多芯導線，即在一個絕緣軟管套內鑲有多根相互絕緣的線芯。點來的種類很多，有電力電纜線、控制電纜線和通訊電纜線等，在電力系統中常用的電力電纜線和控制電纜線。這些電纜的型號及主要用途如下所示：

電纜型號代碼

通用命名方法

這屬于我們經常接觸的，第一組由一個到二個字母組，表示導線的類別、用途。

如：A-安裝線、B-布電線、C-船用電纜、K-控制電纜、N-農用電纜、R-軟線、U-礦用電纜、Y-移動電纜、JK-絕緣架空電纜、M-煤礦用、ZR-阻燃型、NH-耐火型、ZA-A級阻燃、ZB-B級阻燃、ZC-C級阻燃、WD-低煙無鹵型。

第二組是一個字母，表示導體材料的材質，如：T-銅芯導線（大多數時候省略）、L-鋁芯導線。

第三組是一個字母，表示絕緣層，如：V—PVC塑料、YJ—XLPE絕緣、X—橡皮、Y—聚乙烯料、F—聚四氟乙烯。

第四組是一個字母、表示護套，如：V-PVC套、Y-聚乙烯料、N-尼龍護套、P-銅絲編織屏蔽、P2-銅帶屏蔽、L-棉紗編織涂蠟克、Q-鉛包。

第五組是一個字母、表示特征，如：B-扁平型、R-柔軟、C-重型、Q-輕型、G-高壓、H-電焊機用、S-雙絞型。

第6組是一個數字，表示鎧裝層，（下小腳標）2-雙鋼帶、3-細圓鋼絲、4-粗圓鋼絲.

第七組是一個數字，表示外護套，（下小腳標）如：0-表示無護套、1-纖維層、2-PVC套

簡單理解：

1、用途代碼－不標為電力電纜，K為控制電纜，P為通訊電纜；

2、絕緣代碼－Z油浸紙X橡膠，V聚氯乙烯，YJ交聯聚乙烯

3、導體材料代碼－不標為銅，L為鋁；

4、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套

5、派生代碼－D不滴流，P干絕緣；

6、外護層代碼

7、特殊產品代碼－TH濕熱帶，TA干熱帶；

8、額定電壓－單位KV

電纜線規格型號舉例：

YHZ型電纜線：中型橡套電纜：500V，電纜能承受相當機械外力；

YHC型電纜線：重型橡套電纜：500V，電纜能承受較大機械外力；

YHH型電纜線：電焊機用橡套軟電纜：供連接電源用；

YHHR型電纜線：電焊機用橡套特軟電纜：主要供連接卡頭用；

VV系列電纜線：銅芯聚氯乙烯絕緣及護套電力電纜：用于固定敷設，供交流500V及以下或直流1000V一下電力電路；

VLV系列電纜線：鋁芯聚氯乙烯絕緣及護套電力電纜：同上。

AVVR聚氯乙烯護套安裝用軟電纜

SBVV HYA數據通信電纜（室內、外）——用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用

SYV：實心聚乙烯絕緣射頻同軸電纜無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）

SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜

SYV、SYWV、SYFV——適用于閉路監控及有線電視工程

SYWV（Y）、SYKV有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線物理發泡聚乙烯（絕緣）（錫絲）（鋁）、聚氯乙烯（聚乙烯）

SDFAVP、SDFAVVP、SYFPY同軸電纜，電梯專用

SFTP雙絞線傳輸電話、數據及信息網

UL2464電腦連接線

VGA顯示器線

電力電纜

電力系統采用的電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。

主要特征：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。

電力電纜在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，其中包括1～330KV及以上各種電壓等級、各種絕緣的電力電纜。

截面分為：1.5、2.5、4、6、10、16、25、35、50、70、95、1 20、150、185、240、300、400、500、630、800mm2，芯數為1、2、3、4、5、3+1、3+2芯。

電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等。按絕緣情況分為塑料絕緣電纜、橡膠絕緣電纜、礦物絕緣電纜等。只課堂

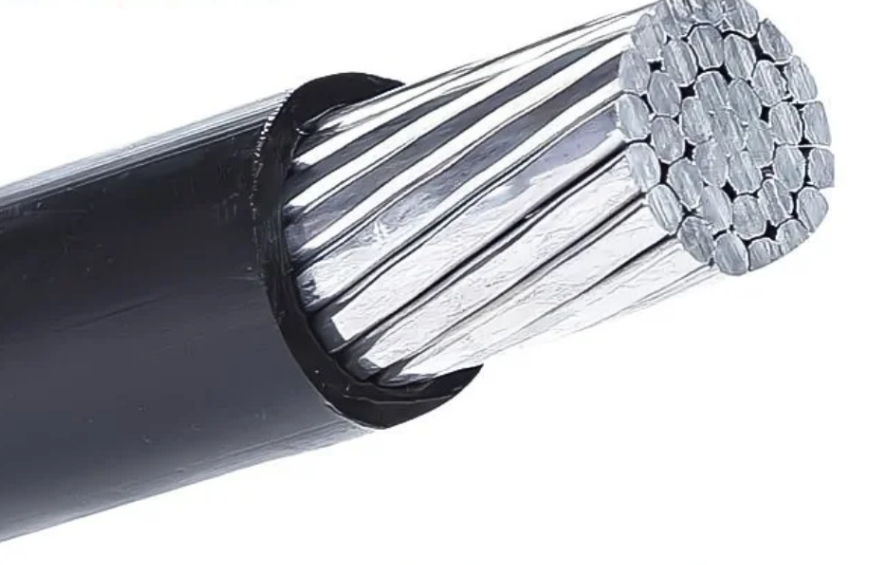

架空電纜很常見，它的特點就是沒有護套。需要說明的是：

1）導體不是只有鋁，也有銅導體（JKYJ、JKV）、鋁合金（JKLHYJ）。現在也有了鋼芯鋁絞線架空電纜（JKLGY）。

2）不是只有單芯的，常見的一般都是單芯的，但是它也是可以幾根導體絞合成束。

3）電壓等級是35KV及以下，并非只有1KV和10kV兩種。

（1）類別：H——市內通信電纜HP——配線電纜HJ——局用電纜

（2）絕緣：Y——實心聚烯烴絕緣YF——泡沫聚烯烴絕緣YP——泡沫／實心皮聚烯烴絕緣

（3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套V——聚氯乙烯護套

（4）特征：T——石油膏填充G——高頻隔離C——自承式

（5）外護層：23——雙層防腐鋼帶繞包銷裝聚乙烯外被層;33——單層細鋼絲鎧裝聚乙烯被層;43——單層粗鋼絲鎧裝聚乙烯被層;53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層;553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層

電力電纜鎧裝和外護套數字

0無；

1聯鎖鎧裝纖維外被；

2雙層鋼帶聚氯乙烯外套；

3細圓鋼絲聚乙烯外套；

4粗圓鋼絲；

5皺紋(軋紋)鋼帶；

6雙鋁(或鋁合金)帶；

7銅絲編織；

8鋼絲編織

電纜的結構電纜由纜芯、絕緣層和防護層三個主要部分組成的，如右圖所示。

纜芯：通常采用高電導率的銅或鋁制成，截面有圓形、半圓形、扁形等多種，有統一的標稱等級。線芯有單心、二心、四芯等幾種。單芯和雙芯電纜一般用來輸送直流電和單相交流電；三芯電纜用來輸送三相交流電；四芯電纜（中性線線芯截面較小）用于中性點接地三相四線制配電系統中。

絕緣層：電纜的絕緣層通常用紙、橡皮、塑料制成，作用是將線芯與線芯、線芯與保護層互相隔開和絕緣。

保護層：保護層電纜外的保護層是保護線芯和絕緣層的，分內保護層和外保護層。內保護層保護絕緣層不受潮濕，并防止電纜浸漬劑外流，常用鋁（鉛）、塑料、橡套做成。外保護層保護著內保護層不受機械損傷和化學腐蝕，常用的有瀝青麻護層、鋼帶（絲）鎧裝護層等幾種。至于無外保護層的電纜，裸鋁包電纜，則用于可能只有機械損傷和無化學腐蝕的地方。

控制電纜

控制電纜：是在配電裝置中傳導操作電流、連接電氣儀表及繼電保護和自動控制回路用的。其構造與電力電纜相似，這種電纜屬于低壓電纜，運行電壓一般在交流500伏直流1000一伏以下。因電流不大，且是間斷負荷，所以截面較小，一般為1.5～10mm2，按緣材料可分為油浸紙絕緣控制電纜，橡膠絕緣控制電纜和聚氯乙烯絕緣控制電纜三種。

此類電纜結構和電力電纜相似，特點是只有銅芯，沒有鋁芯電纜，導體截面較小，芯數較多，如24*1.5、30*2.5...

適用于交流額定電壓450/750V及以下，電站、變電站、礦山、石化企業等的單機控制或機組設備控制。為提高控制信號電纜防內外干擾的能力，主要采取設置屏蔽層措施。

常見型號有KVV、KYJV、KYJV22、KVV22、KVVP。

型號含義：“K”控制電纜類，“V”聚氯乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯護套，“P”銅絲屏蔽。

對于屏蔽層，常見的KVVP是銅絲屏蔽，如果是銅帶屏蔽，即表示為KVVP2，如果是鋁塑復合帶屏蔽，即表示KVVP3。對于不同材料的屏蔽層，有著各自的特點和作用。

KVVP：聚氯乙烯護套編織屏蔽電纜——用途：電器、儀表、配電裝置的信號傳輸、控制、測量

KVV系列電纜線：聚氯乙烯絕緣及護套控制電纜：用于固定敷設，供交流500V及以下或直流1000V及以下配電裝置；用途：電器、儀表、配電裝置信號傳輸、控制、測量

JVPV、JVPVP、JVVP銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜

電力電纜與控制電纜的區別：

1、功能：電力電纜在電力系統主干線中用以傳輸和分配大功能電能；控制電纜用于用電設備器具的控制接線路。

2、類別：電力電纜屬于電纜五大類中的第二類；控制電纜屬于電纜五大類中的第三類（電器裝備用電纜）。

3、標準：電力電纜的標準是GB12706；控制電纜的標準是930。4、絕緣芯線的標識不同：電力電纜的絕緣一般采用顏色分相；控制電纜的絕緣線芯的顏色一般都是單色印數字序號。

信息傳輸系統：主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。

機械設備、儀器儀表系統：此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

RV、RVP聚氯乙烯絕緣電纜

RVS、RVB——適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜

信號控制電纜（RVV護套線、RVVP屏蔽線）——適用于樓宇對講、防盜報警、消防、自動抄表等工程

RVV（227IEC52/53）聚氯乙烯絕緣軟電纜——用途：家用電器、小型電動工具、儀表及動力照明

RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V2-24芯——用途：儀器、儀表、對講、監控、控制安裝

RG：物理發泡聚乙烯絕緣接入網電纜——用于同軸光纖混合網（HFC）中傳輸數據模擬信號

RIB音箱連接線（發燒線）

有特殊功能的電纜

特種電纜是具有特殊功能的電纜，主要包括阻燃電纜（ZR）、低煙無鹵電纜（WDZ）、耐火電纜（NH）、防爆電纜（FB）、防鼠電纜防白蟻電纜（FS）、阻水電纜（ZS）等。

阻燃電纜（ZR）、低煙無鹵電纜（WDZ）：主要適用于重要的電力及控制系統。當線路萬一遇到火災時，該電纜在外部火焰的作用下只能有限燃燒，發煙量少，煙中有害氣體（鹵素）也很少。

當外部火焰消失時，電纜也能自行熄滅，使火災對人體及財產損失減少到最低程度。所以，該種電纜廣泛應用于石化、電力、冶金、高層建筑及人口密集等重要場所。

耐火電纜（NH）：主要適用于特別重要的電力及控制系統。當線路萬一遇到火災時，耐火電纜能抵抗750~800℃高溫達90分鐘以上時間，確保安全送電，以贏得充足的滅火減災時間。

面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻/防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、輻照交聯電纜等。

通訊電纜及光纖

從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。
